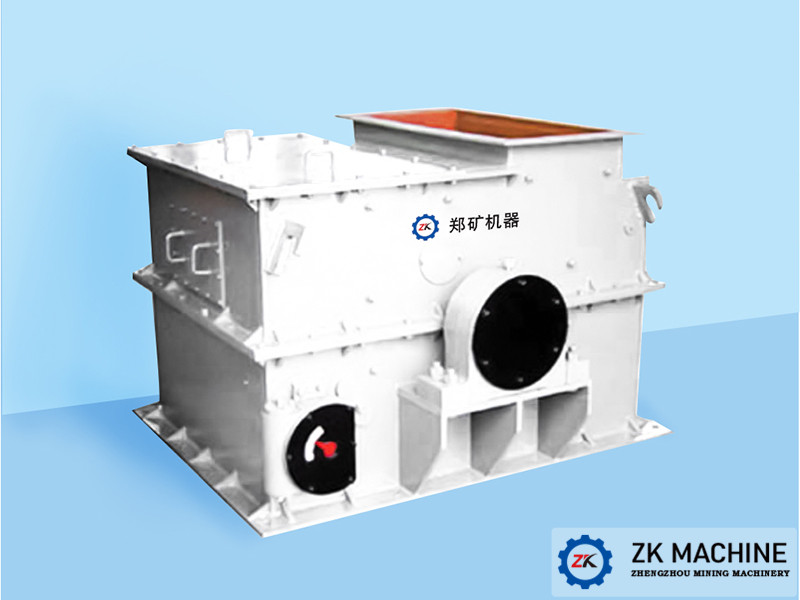

PCH Ring Hammer Crusher

PCH ring hammer crusher is a new type of crushing machine. It can be broken in dry and wet forms. In the industries of building materials, metallurgy, chemical industry and thermal power generation, it is mainly used for crushing minerals such as coal, coal gangue, sandstone, shale, limestone and gypsum, and also used for crushing wood, paper or waste materials of asbestos cement with strong fiber structure, elasticity and toughness to recycle asbestos fiber and so on. In addition, Hammer Crusher can not only be used in crushing production line and sand production line, but also can replace cone crusher in ore dressing production line.

The body of the ring hammer crusher is mainly composed of the following parts: frame part, rotor part, Castor part, synchronous adjustment device, upper cover opening device and other parts. The rotor body consists of a rotor plate, a pin shaft and a hammer ring.

The ring hammer crusher is the equipment that breaks the materials by the collision between the hammer body rotating at high speed and the materials. It has the characteristics of simple structure, large crushing ratio, high production efficiency and so on. It is widely used in the crushing operation of various medium-hard and weak-abrasive materials, and its compressive strength of the materials is less than 100MPa, and its moisture content is less than 15%. The materials to be crushed are coal, salt, chalk, gypsum, alum, brick and tile, limestone, etc. Because hammer crusher can produce a certain mixing and self-cleaning effect, it can crush feed, bones, prepare fish meal, etc. It can also be used to crush materials with certain toughness such as fiber structure, broken wood, paper, asbestos cement waste, etc.

The ring hammer crusher is a kind of impact rotor crusher with ring hammer. The ring hammer can not only rotate with the rotor, but also rotate around the hammer pin. After the material enters the crusher, it is crushed by the impact of the high-speed rotating ring hammer in the crushing cavity. At the same time, the crushed material obtains kinetic energy from the ring hammer, rushes to the crushing plate at a high speed, receives secondary crushing, and then falls on the sieve plate, through, grinding and the collision between materials, the materials are further broken, and discharged out of the machine through the sieve hole, the unbroken sundries are pushed into the metal collector by the ring hammer, and cleaned by the operator regularly. The adjustment of discharge grain size is realized by replacing sieve plates of different specifications, and the spacing between rotor and sieve plates can be adjusted by adjusting mechanism as needed.

Main advantages:

1. The lining board is made of high-quality wear-resistant materials, which is wear-resistant and has a service life of 1.5-2 times that of ordinary lining boards;

2. Simple structure, convenient replacement of lining board, convenient shutdown and maintenance, very time-saving;

3. The grain size of the product is controllable and the shape of the particles is uniform. The Gap of the sieve can be changed by changing the pattern of the sieve bar or embedding the filling blocks at both ends of the sieve bar in the slot of the sieve bar;

4. The equipment is tightly sealed, which can realize no dust leakage, suitable working environment and no large dust.

5. The PCH series ring hammer crusher produced by our company has a complete range of models: including PCH0402, PCH0404, PCH0606, PC/0808, PC/1010, PC/1216, and pch1221.
